目前國內絕大多數燃煤化工行業的煙氣在排放前大都進行了濕法脫硫，溫度降至45~50，此時的煙氣通常是飽和濕煙氣，煙氣中含有大量水蒸汽，水蒸汽中含有較多的溶解性、SO3、凝膠粉塵、微塵等（都是霧霾的主要成分)。如果煙氣由煙囪直接排出，進入溫度較低的環境空氣中，由于環境空氣的飽和濕度比較低，在煙氣溫度降低過程中，煙氣中的水蒸汽會凝結形成濕煙羽。造成對大氣的不僅是視覺的而且是實質上污染。

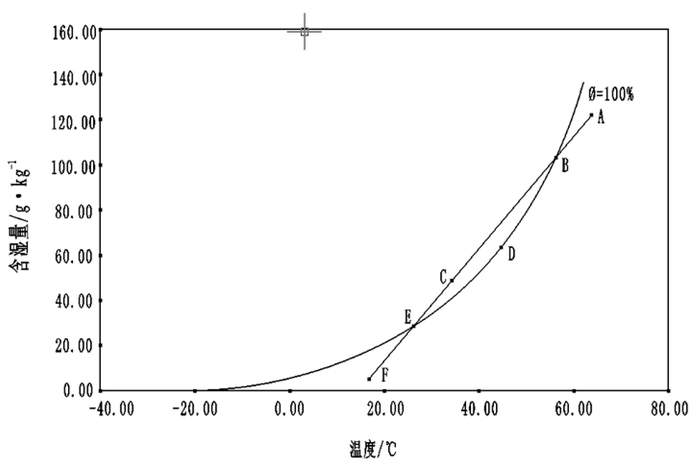

濕煙羽的形成機理如圖1所示。圖1中的曲線為濕空氣的飽和曲線，假設濕煙氣在煙囪出口處的狀態位于A點，而環境空氣的狀態位于F點，煙氣在離開煙囪時處于未飽和狀態。濕煙氣與環境空氣混合過程開始沿AB線變化，達到B點后煙氣變?yōu)轱柡蜐駸煔猓撕鬂窨諝馀c環境空氣的混合沿著曲線BDE變化，而多余的水蒸汽將凝結成液態小水滴，形成濕煙羽。

煙氣加熱技術是對脫硫脫硝出口的濕飽和煙氣進行加熱，使得煙氣相對濕度遠離飽和濕度曲線。濕煙羽消除機理如下圖所示，濕煙氣初始狀態位于A 點，經過加熱后按AB 升溫，再沿BC 摻混、冷卻至環境狀態點C，整個ABC變化過程均與飽和濕度曲線不相交，因此不產生濕煙羽。

針對煙氣脫白，創達熱管與環保公司強強聯袂，采用了GGH整體熱管換熱器加脫硫、除霧、除塵冷凝等裝置，運用了新工藝，開創煙氣脫白新篇章。具體煙氣脫白工作流程如下圖：

該工藝優勢功能有以下幾點：

1. 在原煙道上安裝整體式熱管GGH換熱器吸收原煙氣熱量，通過降低原煙道的溫度吸收熱能。進口煙氣溫度降低40，即將160脫硫塔進口煙氣降至120。大大減少了脫硫塔內的水汽蒸發熱，初步從源頭上減少水汽的生成量，由于原脫硫系統的吸收反應跟煙氣的溫度有關系，溫度越低對脫硫的吸收效率越有利，即降溫的同時能夠提升了脫硫塔的反應效率。

2.傳統除霧器的排放標準為75mg/m3,旋膜除塵除霧效果為20mg/m3,大大減少了了出口煙氣中的水汽含量。3um以上的水滴98%被清除。

3.旋膜擁有吸塵能力，除塵效率達85%以上，可以滿足超低排放的環保要求。由于本設備的降溫系統采用水循環噴淋工藝，降溫的同時又連續沖洗水膜中吸附的水汽和煙塵，沒有傳統除塵器的堵塞現象發生。效率大大高于傳統除塵設備的效果。

4、通過脫硫、除霧、除塵冷凝出來的煙氣，溫度降至45~50，此時的煙氣通常是飽和濕煙氣，需要整體式熱管GGH換熱器再次加熱升溫到95以上，轉變?yōu)檎羝羝趬翰畹淖饔孟律仙练艧岫?；受管外凈煙氣的冷卻作用，蒸汽冷凝并向外放出汽化潛熱，凈煙氣獲得熱量，冷凝液依靠重力回到受熱段,如此周而復始，原煙氣熱量便傳給凈煙氣，使凈煙氣得到加熱，達到煙氣脫白的效果。

5.設備工藝簡單，運行安全可靠，檢修和維護方便。不會產生影響工廠大系統的故障。

6.一般改造工程存在場地空間不足，余壓過小的問題。本工藝會根據建設方現場情況適當調劑設備位置和運行方式，有效的解決實際問題。

 內蒙古創達熱管節能設備有限公司  咨詢熱線13911531048

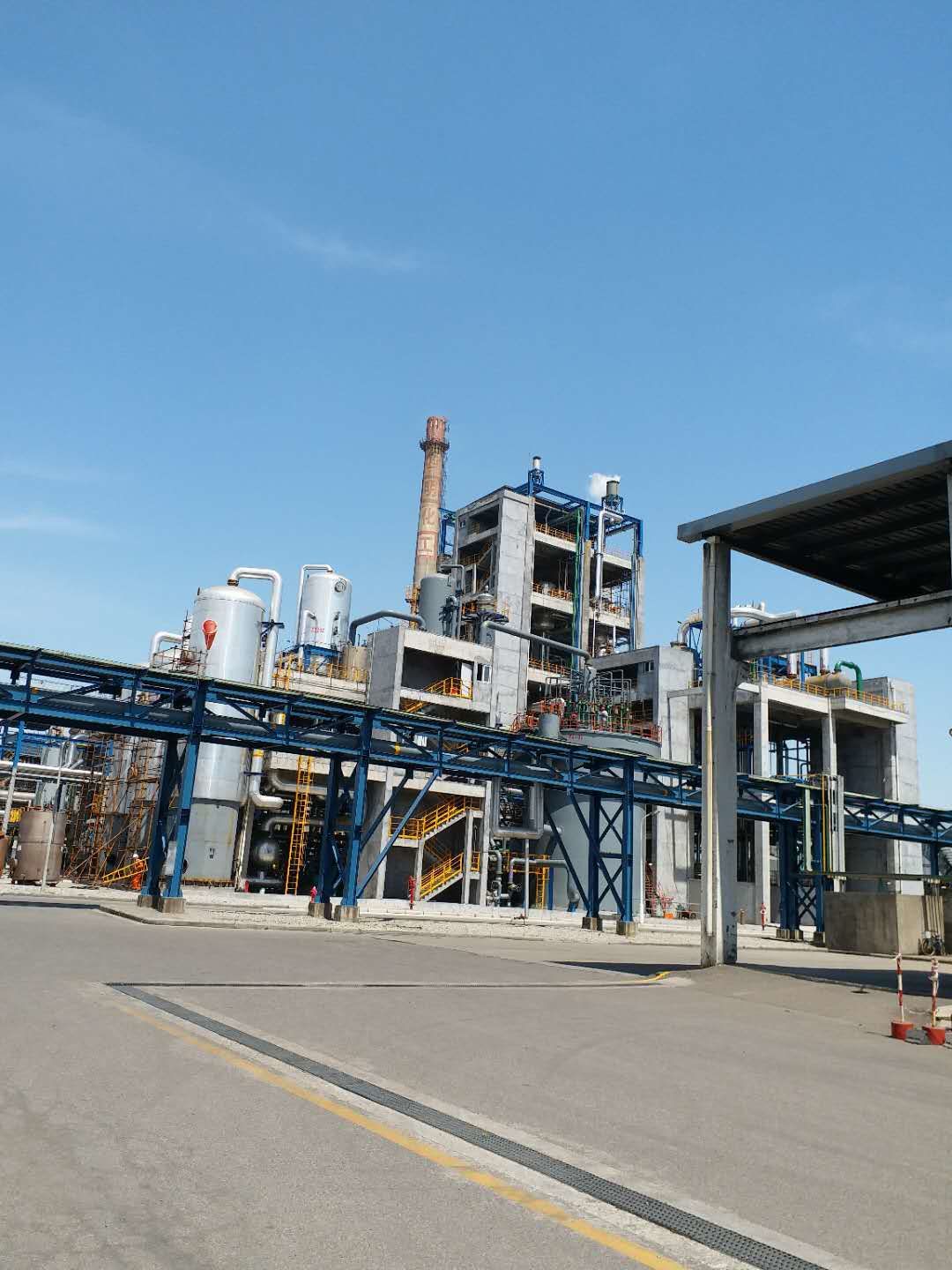

（寧波四明化工煙氣脫白實例）
